垂直式定置型倾斜计
| 规格 | 8300 MEMS垂直式定置型倾斜计 | 单位 | ||
| 型号(单轴向) | 8300A-1-15 | 8300B-1-15 | 8300C-1-15 | |
| 型号(双轴向) | 8300A-2-15 | 8300B-2-15 | 8300C-2-15 | |
量测范围1 | ±15 | ±15 | ±15 | ° |
| 讯号输出 | 类比式 | 类比转数位式 | 数位式 | |
| 输入电压 | 12V(±3V) | 12V(±3V) | 12V(±3V) | Vdc |
| 电缆线芯线数(单轴) | 3对 | 3对 | 2对 | 双绞线 |
| 电缆线芯线数(双轴) | 4对 | 4对 | 2对 | |
| 每串最大线长 | 300 | 300 | 300 | m |
| 每串最多连接数 | 24(单轴) | 16 | 16 | 支 |
| 外径 x 长度 | Φ32 x 193 | Φ32 x 250 | Φ32 x 250 | mm |
| 重量 | 0.5 | kg | ||
抗冲击力 | 2000 | g | ||
| 温度飘移 | 0.0003 | V/℃ | ||
| 非线性 | <0.5 | %FS | ||
| 解析度 | ±0.01(±2 arc sec) | mm/m | ||
| 操作温度 | -20～80 | ℃ | ||
| 耐水压 | >1000 | KPa | ||
备注1：其他角度请电洽
产品介绍
优势特点
应用范围
选购说明

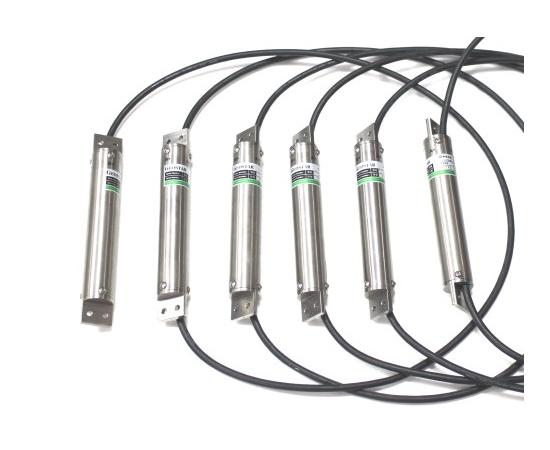

MEMS垂直式定置型倾斜计主要用于监测钻孔中水平和垂直的移动，包括：
- 监测由于隧道或开挖引起地下结构物的位移。
- 监测由于开挖隧道引起的地层移动。
- 监测山坡地滑坡位移。

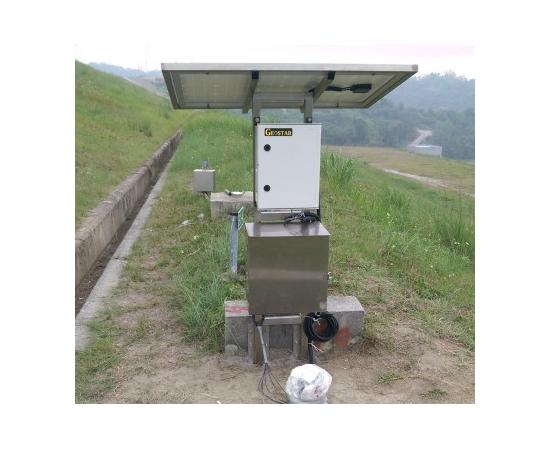

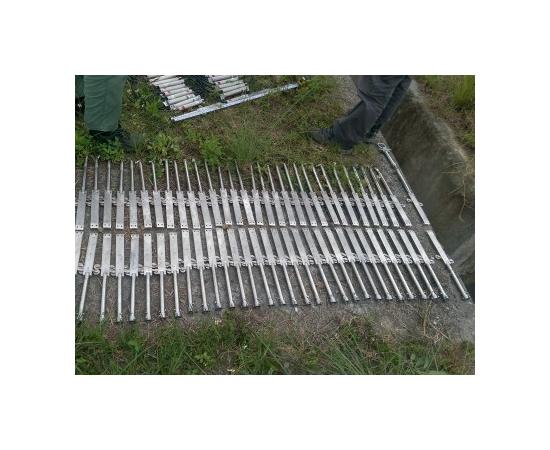

理想的方法是将倾斜计安装在倾度管里，倾斜计按照一定的距离排列连成一串，由滑轮装配放入钻孔中；倾斜计可由人工手动监测，也可使用自动化集录器长期记录数据。
- 内建突波及反极性保护装置。
- 仪器排成一串，有效描绘出完整的位移的剖面。
- 可使用人工量测或自动化观测。
- 反应快速灵敏并具有良好的长期稳定性。
产品型号 | 品名 | 单位 | 备注 |
8300-Beam-1m | 不锈钢管-1m | 支 | 1000xΦ20x1.5(壁厚)mm |
8300-Beam-2m | 不锈钢管-2m | 支 | 2000xΦ20x1.5(壁厚)mm |
8300-Beam-3m | 不锈钢管-3m | 支 | 3000xΦ20x1.5(壁厚)mm |
8300-TP | 管口固定圆环 | 只 | |
8300-BT | 管底承重铅锤 | 只 | 重量 : 3kg |
8300-SW | 不锈钢滑轮片 | 片 | |
VD101 | 电压自记式集录器 | 台 | 设定后可依自订频率纪录读值资料 |
| 9020 | 自动化主机 | 套 | 资料云端即时传输，并可搭配多项仪器同时监测 |
| 3030 | PVC讯号电缆 | m | Φ7.5mm_8芯双绞22AWG(PE-PVC铝箔各隔+金属隔网) |
Model 8300 MEMS 垂直式定置型倾斜计《计算公式》
Calculated Tilt (°)：△θ=K*(R1-R0)
Deflection：D=GL(R1 -R0 )mm
△θ = 倾角变化量
R1 = 当前读值 (装设后倾斜计量测值)
R0 = 初始读值 (装设后倾斜计初始量测值)
K = 倾斜计之出厂校正系数 (单位为Degree/Volt)
D = 倾斜计之位移量 (单位为mm)
G = 倾斜计之出厂校正系数 (单位为Sinθ/Volt)
L = 倾斜计间距 (钢管长度)
计算范例 :
R1 = 0.4680 Volt
R0 = -0.0896 Volt
K = 3.5972 °/Volt
G = 0.0626 Sinθ/Volt
L = 2000mm
△θ = ( R1 - R0 ) x K
= (( 0.4680 - ( -0.0896 ))Volt x 3.5972 °/Volt
= 0.5576 Volt x 3.5972 °/Volt
= 2.0058 °
D= ( R1 - R0 ) x G x L
= (( 0.4680 - ( -0.0896 ))Volt x 0.0626 Sinθ/Volt x 2000mm
= 0.5576 Volt x 0.0626 Sinθ/Volt x 2000mm
= 69.8mm
