倾斜计 | 变位计
自记式倾斜计
| 规格 | 8860 MEMS自记式倾斜计 | 单位 | |||
| 仪器型号 | 8860-5 | 8860-15 | 8860-30 | ||
测量范围1 | ±5 | ±15 | ±30 | ° | |
| 测量轴 | A轴 B轴 | A轴 B轴 | A轴 B轴 | ||
| 解析度 | 0.0005 | 0.0005 | 0.0005 | ° | |
| 绝对精度 | 0.001 | 0.005 | 0.006 | ° | |
| 长期稳定性 | 0.002 | 0.003 | 0.005 | ° | |
| 长宽高(倾斜计) | L x W x H | 119 x 80 x 54.5 | mm | ||
| 长宽高(固定架) | L x W x H | 124 x 102 x 56 | |||
| 重量(倾斜计) | 不含天线 | 540 | g | ||
| 重量(固定架) | 290 | ||||
| 外部供电电压 | 标准 | 7～15 | VDC | ||
| 内建锂电池电压 | 标准 | 7～8.4 | |||
| 内建锂电池容量 | 标准 | 3400 | mAh | ||
| 工作电流 | 峰值<60(仅耗时2-3秒即可完成单笔记录工作) | mA | |||
| 待机电流 | 主动上传模式 :<0.4 / 轮询模式 :<2 | ||||
| 工作温度 | -40～85 | ℃ | |||
| 记忆体容量 | 4 | MB | |||
| 可记录笔数 | 150,000笔 | ||||
| 记录模式 | 1.记忆体满后停止记录 / 2.记忆体满后重头覆盖 | ||||
| 资料记录间距 | 30sec 1笔～24hr 1笔(可选) | ||||
| 锂电池工作时间 | 1hr 1笔约可记录1-2年(使用主动上传模式) | ||||
| 无线通讯标准 | LoRA / Zigbee / 蓝牙 / 4G传输(可选) | ||||
| 防水等级 | IP66 | ||||
| 监控软体 | ProSerialPort V3.2c (繁、简、英多国语言版) | ||||
| 配件 | USB传输线、8.4V变压器、软体光碟、AB100测读器(选购品) | ||||
备注1：其他角度请电洽
产品介绍
优势特点
应用范围
选购说明

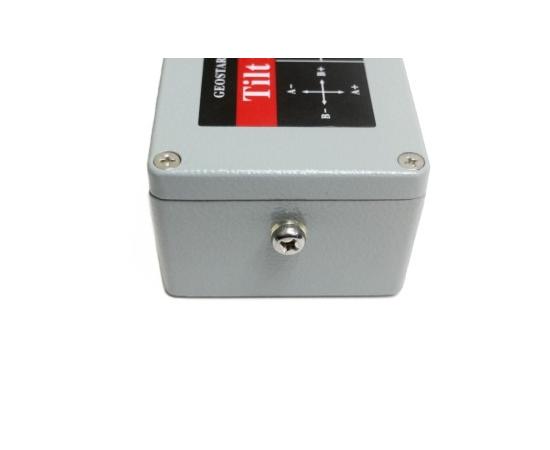

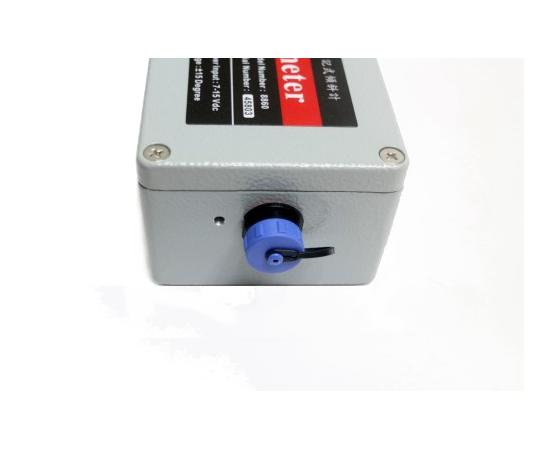

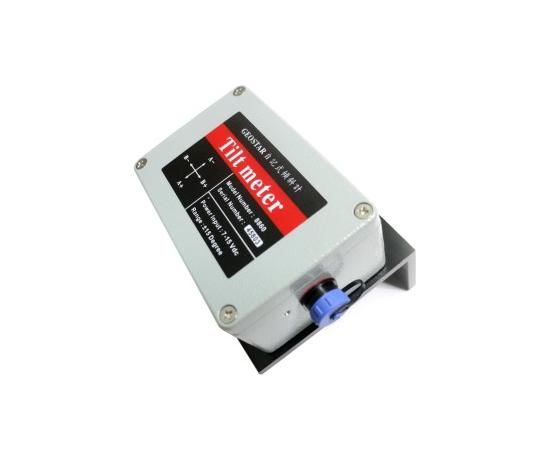

8860 MEMS自记式倾斜计是GEOSTAR公司针对建筑工地施工安全及古蹟维护等领域推出的自记录式双轴向倾斜计，产品内建微型记录器、可充电式锂电池及Flash固态记忆体配合欧美进口倾斜加速度计晶片，无需外接传统记录器工作，实现了工程监测仪器轻量化、微型化及无线化的理想。本产品搭配GEOSTAR LoRA无线传输模组(选购品)在可视空旷区域通讯距离可达2-8公里左右。如采用GEOSTAR 4G DTU无线传输模组(选购品)即可实现监测资料即时上传云端资料库，在全球任一有网路覆盖的地区皆可即时查询或下载实时监测数据以分析结构物的倾斜量与振动变化。8860 MEMS自记式倾斜计结构采用铝合金外壳，全防水设计，可长期在室外做监测应用。
8860 MEMS自记式倾斜计内置高精度24bit A/D转换器，通过滤波演算法，可以准确测量倾斜计输出相对于水平面的倾斜和俯仰角度。本产品使用高稳定度温度感应器，可根据外部温度变化修正倾斜计温度漂移以保证仪器在高温与低温环境下的重复性。本产品讯号输出速率快、性能可靠稳定，适合应用于各种恶劣地形与严苛施工环境。
- 双轴向倾角测量。
- 量程±5° / ±15° / ±30°可选。
- 解析度0.0005°。
- 内置高精度24bit A/D转换器。
- IP66防护等级。
- LoRA模式下空旷区域通讯距离可达2-8公里左右。
- 锂电池容量高达3400mAh。
- 使用固态Flash记忆体，断电时已记录之资料不丢失。
- 1hr 1笔约可记录1-2年。
- 配合地址码设定最多可同时监控254只倾斜计。
GEOSTAR 8860 MEMS 自记式倾斜计主要应用于：
- 工程车辆水平调整。
- 桥樑与水坝监测。
- 地下钻机垂直度微调。
- 古蹟及高科技厂房倾斜监控。
- 精密机床水平控制。
- 地质设备倾斜监测。

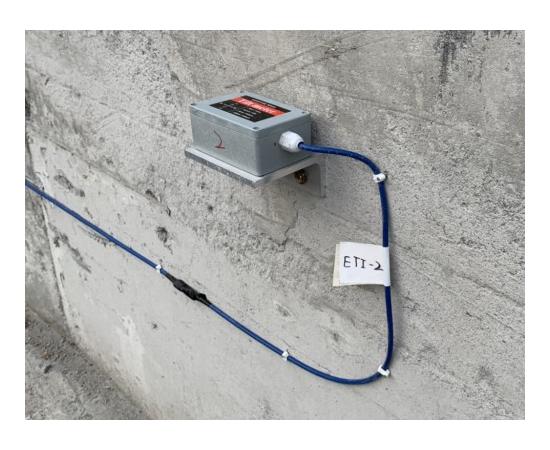

- 边坡挡土墙倾斜监测。
- 开挖中工地邻房倾斜监测。
