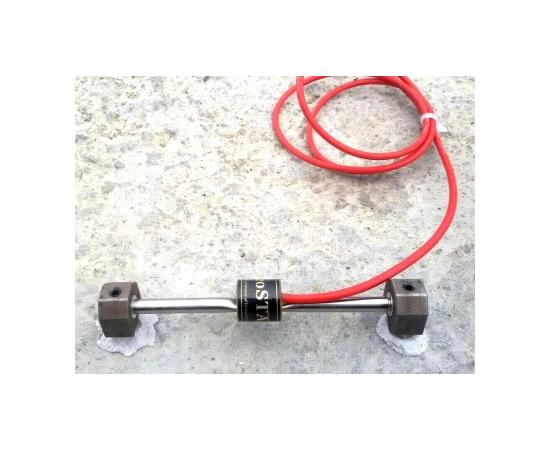

振弦式表面型应变计

规格9250 振弦式表面型应变计单位
型号9250
应变计长度165mm
固定座长度(H)120
量测范围3000 (微应变)με
灵敏度1 (微应变)
非线性<0.5%FS
热敏电阻3KΩ
操作温度
-20～80
℃
电缆线长度标配 2m (长度可客制化)
电缆线材质4 芯 / 22 AWG / PE 绝缘 / PVC 外被
本体材质300系列不锈钢
对应测读器型号
VW405 / SD101 / 9020

产品介绍
优势特点
应用范围
选购说明
振弦式表面型应变计的设计原理系将一根钢弦的两端固定于中空金属管中，当金属管受外力或温度影响而变形时，钢弦的张力将因此递增或衰减，其共振频率随之改变。使用振弦式读数仪(VW405 Readout Unit)或自动化集录器(9020 Datalogger)可以测得该共振频率进而推算出其应变量。
  • 仪器具备高精准度，并有良好的长期稳定性。
  • 坚固可靠且使用简单。
  • 仪器量测的有效范围可以调整。
  • 可以连接自动化集录系统。
  • 仪器附温度量测功能，可以进行温度补偿计算。
  • 长电缆线不会导致输出讯号衰竭。
产品型号品名单位备注
9250表面型应变计本体支量程：3000με  /  长度：165mm
9000-CL支撑应变计线圈(射出成型)条应变计感应线圈(长度：2m)
9000-SB支撑模拟棒支支撑模拟棒
9250-MB表面型应变计基座组基座加焊膨胀螺丝
3000PVC讯号电缆mΦ4.7mm_4芯双绞22AWG(PE-PVC铝箔各隔)



9250 振弦式表面型应变计的观测应用是将应变计装设在基桩、隧道、混凝土结构物、水坝、桥樑桥墩等处，当受测结构体受力时，应变计随之产生应变，由此应变量工程人员可以计算出作用于结构体之应力。
